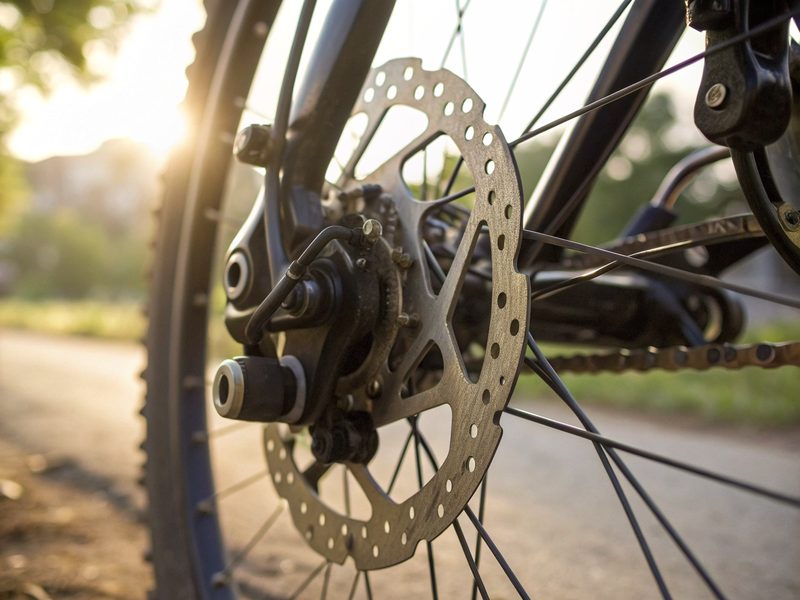

Hamulce tarczowe czy szczękowe: różnice i standardy

Jeśli rama ma mocowania tarczowe, wybór jest już zrobiony. Jeśli ma tylko szczęki, pytanie brzmi, czy zmiana opłaca się w ogóle, bo wymaga innej ramy, widelca i piast. Poniżej różnice, które naprawdę wpływają na jazdę i obsługę, oraz standardy, o których trzeba wiedzieć przed zakupem.

Najważniejsze różnice w jednej tabeli

Siła i modulacja

Siła hamowania zależy nie od samej technologii, lecz od całego układu: długości dźwigni, jakości klocków, stanu powierzchni hamującej i tego, jak rowerzysta dozuje nacisk. Hamulec hydrauliczny przenosi ruch dźwigni płynem, dlatego zwykle pracuje płynniej i wymaga mniejszej siły dłoni niż linka. Hamulec mechaniczny tarczowy ma tę samą „fizykę” co szczęki w zakresie linki: opory pancerza i brud też dają efekt „gąbki” lub zacinania.

O modulacji decyduje powtarzalność. W szczękach wpływ ma równość obręczy (boczne bicie to miejscowe przytarcie) i czystość powierzchni. Tarcza leży dalej od błota niż obręcz, więc hamowanie bywa bardziej powtarzalne. Nie oznacza to, że każdy hamulec tarczowy jest mocniejszy od każdego szczękowego: dobrze ustawiony V-brake z dobrymi klockami hamuje bardzo skutecznie na suchej drodze.

Deszcz, błoto i długie zjazdy

W szczękach klocki dociskają do obręczy, na której osadzają się woda i brud z drogi, więc hamowanie na mokrym bywa słabsze, a obręcz z czasem się zużywa. Przy tarczy powierzchnia hamująca leży dalej od błota. Na długich zjazdach nagrzewa się tarcza, a nie obręcz, ale to nie zwalnia z kontroli klocków i tarczy. W tym miejscu warto sięgnąć po tekst o budowie i parametrach kół rowerowych, bo rodzaj hamulca wyznacza konstrukcję obręczy lub piasty.

Serwis i obsługa

Hamulce szczękowe

Park Tool, opisując regulację hamulców szczękowych, zwraca uwagę na ustawienie klocków względem obręczy oraz na tzw. „toe-in”, czyli lekkie wysunięcie przodu klocka w stronę obręczy względem tyłu. Ustawienie ma ograniczać tendencję ramienia do drgań, które powodują pisk. W praktyce kontrola obejmuje trzy rzeczy: czy klocek uderza w obręcz równo i nie dotyka opony, czy linka i pancerz chodzą bez oporów, oraz czy rowki lub wskaźnik zużycia na klocku jeszcze są widoczne.

Hamulce tarczowe mechaniczne

Tu serwis przypomina szczęki: wymiana linki i pancerza, regulacja napięcia, centrowanie zacisku względem tarczy. Dochodzi kontrola klocków i samej tarczy. Przy zacisku mechanicznym często jest pokrętło lub śruba do kompensacji zużycia klocków, a ustawienie zacisku opisuje jego instrukcja.

Hamulce tarczowe hydrauliczne

Zamiast linki jest przewód z płynem. Zadaniem serwisu jest odpowietrzenie układu (gdy dźwignia robi się „gąbczasta” lub dochodzi do końca skoku), wymiana klocków i kontrola szczelności. Park Tool stawia sprawę jasno: zestawów do odpowietrzania nie wolno używać zamiennie między hamulcami na olej mineralny i na płyn DOT, a oleju nie mieszamy z płynem w jednym układzie. Szczegóły w dalszej części tekstu.

Waga i koszt utrzymania

Tarcze i zaciski dokładają masę w okolicy piasty, a w szczękach powierzchnia hamująca obręczy z czasem się zużywa. Kiedy obręcz wymienić, opisuje jej producent. W hamulcu tarczowym wymienia się klocki, a tarczę dopiero po zużyciu. W obu rozwiązaniach rachunek zależy od modelu, więc zamiast porównywać gramy, porównaj konkretny komplet: zacisk, tarcze, dźwignie i koła.

Kompatybilność z ramą i widelcem

Tego nie da się „dokupić”. Rama i widelec muszą mieć fabryczne mocowania zacisku. W praktyce trafisz na trzy standardy, a SRAM w dokumencie o montażu zacisków podaje, jak je odróżnić po rozstawie śrub:

• Flat Mount: w widelcu rozstaw otworów 70 mm, w ramie 34 mm. Zaciski są płaskie, często montowane bezpośrednio lub na adapterze.
• Post Mount: rozstaw 74 mm, zarówno w widelcu, jak i w ramie. Dominuje w rowerach górskich, ale występuje też w innych typach.
• IS (International Standard): rozstaw 51 mm, starszy standard, często spotykany w ramach z lat wcześniejszych.

SRAM podaje też zasadę bezpieczeństwa: dla mocowań typu flat mount lub przelotowych (thru bolt) śruba musi wejść w gwint na 5-7 mm, a dla post mount na 9-13 mm. Zbyt krótka śruba może spowodować odczepienie się zacisku w czasie jazdy. Poza mocowaniem zacisku sprawdź też piastę (standard mocowania tarczy w piaście, np. sześć śrub lub Center Lock) oraz oś: ramy tarczowe używają zwykle osi przelotowej, często o średnicy 12 mm, ale konkretną wartość znajdziesz w opisie ramy i widelca. Informacje o rodzajach ram znajdziesz w tekście o ramach rowerowych.

Rozmiary tarcz

Większa tarcza daje większe ramię hamowania, ale ma też ograniczenia. W dokumentacji SRAM zalecenie zależy od łącznej masy rowerzysty z rowerem i od rodzaju jazdy. Dla szosy, gravelu i przełaju SRAM zaleca 140 mm przy zestawie lżejszym niż 63 kg, 140 lub 160 mm w przedziale 63-91 kg, a przy większych masach 160 mm, od około 118 kg także 180 mm. Zastrzega przy tym, że 140 mm i 180 mm mają w wielu widelcach i ramach ograniczenia zgodności, więc trzeba sprawdzić specyfikację producenta ramy. Największe tarcze, 200 i 220 mm, SRAM przypisuje rowerom górskim (220 mm tylko trail i zjazdowym, 200 mm także cargo), nie szosowym.

Zmiana rozmiaru tarczy często wymaga adaptera zacisku, a maksymalny rozmiar jest zapisany w specyfikacji widelca. Nie zakładaj, że da się „po prostu” założyć większą tarczę.

Kiedy wymienić klocki

Producenci podają różne progi, dlatego najpierw czytaj instrukcję swojego hamulca. Shimano w instrukcjach dla dealerów każe wymienić klocki, gdy materiał cierny zużyje się do 0,5 mm, a także gdy klocki zostały zabrudzone olejem. Park Tool wskazuje, że materiał cierny powinien mieć co najmniej 1 mm, i radzi mierzyć go suwmiarką, a w razie potrzeby choćby trzema nałożonymi wizytówkami, które dają około 1 mm. Rozsądna reguła: wymień klocki przed osiągnięciem najniższego progu producenta, zwłaszcza przed wyjazdem w góry.

Objawy zużycia i pisku

• dźwignia dochodzi coraz bliżej kierownicy (przy hydraulice może to oznaczać także powietrze w układzie),
• metaliczny zgrzyt, gdy materiał cierny jest zużyty i dociska do tarczy płytka nośna,
• pisk i spadek siły hamowania po kontakcie z olejem, smarem lub aerozolem, co Park Tool opisuje jako typowy objaw zabrudzonych klocków,
• ciemny, rozmazujący się palcem nalot na tarczy i klockach.

Zabrudzenia często pochodzą z aerozolu smarującego użytego w pobliżu tarczy albo z nieszczelności układu hydraulicznego. Szukaj przyczyny, nie tylko skutku, a tarczę czyść alkoholem izopropylowym. Klocki nasiąknięte olejem wymień. Wybór klocków i ich akcesoriów ułatwia kategoria okładzin i klocków hamulcowych, a ogólny przegląd podzespołów jest w tekście o częściach rowerowych.

Sama tarcza też się zużywa. Shimano wskazuje, że tarczy o grubości 1,5 mm lub mniejszej nie wolno używać, bo może pęknąć.

Olej mineralny czy DOT: nie mieszać

W hamulcach hydraulicznych używa się dwóch rodzajów płynu i nie są wymienne. Shimano wymaga wyłącznie własnego oleju mineralnego, a inne oleje mogą uniemożliwić działanie hamulca. W SRAM zależy to od serii. Strony modeli SRAM podają olej mineralny dla DB4, DB6, DB8, Maven i Motive, a instrukcja SRAM wskazuje do nich olej Maxima Mineral. Level, Guide i Code pracują na płynie DOT, ale zależnie od modelu jest to DOT 4, DOT 5.1 albo oba (np. Level Bronze: DOT 4, Code Ultimate: DOT 5.1). Dla szosowych SRAM Red, Force i Rival sprawdź płyn w instrukcji swojego modelu.

Konsekwencje pomyłki są poważne. SRAM ostrzega, że użycie innego płynu lub oleju niż przewidziany może uszkodzić układ i sprawić, że hamulce przestaną być bezpieczne. Park Tool dodaje, że nie wolno używać wspólnego zestawu do odpowietrzania. Wniosek praktyczny: zanim kupisz płyn lub zestaw, odczytaj z instrukcji lub z oznaczenia na zbiorniku, jaki płyn przewidział producent. Szczegółowe procedury znajdziesz w instrukcji SRAM dla układów na olej mineralny.

Kupno hamulców i przeróbka roweru

Przy wymianie osprzętu liczy się typ dźwigni (hydrauliczna lub mechaniczna), zacisk pasujący do mocowania i tarcza o rozmiarze dopuszczonym przez widelec. W sklepie znajdziesz osobno hamulce hydrauliczne i hamulce mechaniczne. Sprawdź wcześniej zgodność z piastami i obręczami wybranych kół.

Najczęstsze pytania

Czy hamulce tarczowe zawsze hamują lepiej niż szczękowe?

Nie zawsze. Zwykle łatwiej je dozować i mniej zależą od pogody, ale dobrze ustawiony hamulec szczękowy na suchej drodze też hamuje skutecznie. O wyniku decydują klocki, stan powierzchni hamującej i ustawienie.

Czy mogę zamontować tarczę w ramie na szczęki?

Nie bez mocowań. Zacisk wymaga fabrycznych punktów mocowania w ramie i widelcu (Flat Mount, Post Mount lub IS), a także piast przystosowanych do tarczy.

Czy można dolać innego oleju, jeśli zabraknie?

Nie. Shimano wymaga własnego oleju mineralnego, a SRAM podaje płyn zależny od serii hamulca. DOT z olejem mineralnym nie wolno mieszać, a zestawów do odpowietrzania nie używa się zamiennie.

Skąd wiem, że klocki są do wymiany?

Zmierz materiał cierny. Próg zależy od producenta: Shimano podaje 0,5 mm, Park Tool zaleca co najmniej 1 mm. Wymień klocki także po kontakcie z olejem lub smarem.

Jak ustalić, jaki mam standard mocowania?

Zmierz rozstaw środków otworów: 34 mm (rama) lub 70 mm (widelec) oznacza Flat Mount, 74 mm Post Mount, 51 mm IS. Najpewniejsza jest specyfikacja producenta ramy.
